Насоси серії Wilden® Brahma™ для роботи з забрудненими речовинами з великими твердими включеннями.

Легендарні пневматичні насоси з подвійною діафрагмою (AODD) серії Wilden® Brahma™ безпечно та ефективно перекачують суспензію. Серія Brahma використовує унікальний верхній вхідний отвір, нижню орієнтацію нагнітання та тарільчасті клапани, щоб забезпечити проходження твердих речовин великого розміру та уникнути пошкодження від блокування продукту та осідання твердих речовин при періодичних роботах.

Великий внутрішній зазор і проточна конструкція забезпечують пропускну здатність великої кількості твердих речовин і запобігають засміченню насоса. Він має конструкцію з болтами для надійної герметичності та здатний пропускати тверді речовини розміром до 76 мм (3″), залежно від розміру насоса.

Переваги
Конструкція насосу
Brahma advantages

(1) ОБЕРТАЄМІ ПАТРУБКИ ВСАСУ ТА НАГНІТАННЯ.

Поворотний вхідний та нагнітальні патрубки насосу, що відповідають різним вимогам установки – 3 положення під 90° – доступні в різьбових або фланцевих з’єднаннях.

(2) ВЕЛИКИЙ ВНУТРІШНІЙ ЗАЗОР.

Проточна частина з великим внутрішнім зазором для здатності обробки стисливих твердих частинок розміром до 76 мм (3"). Тарільчасті плоскі клапана для пропуску великих твердих включень до 76 мм.

(3) ВЕРХНІЙ ВХІД, НИЖНІЙ ВИХІД.

Серія Brahma призначена для верхнього впуска (всасу) та нижнього випуску (нагнітання), виштовхуючи тверді речовини безпосередньо навихід, захищаючи насос від осідання твердих частинок. Крім того, насоси серії Brahma можуть витримувати висоти всмоктування до 7,6 м у сухому стані та 9,3 м у заповненому стані.

МАКСИМАЛЬНИЙ РОБОЧИЙ ТИСК НАСОСУ = 8,6 БАР

Технічні характеристики

Загальний огляд характеристик насосів серії Wilden® Brahma™ з повітряною системою Pro Flo Shift

Модель Розмір підключень вхід - вихід Макс. продуктивність * Макс. розмір включень Підключення стислого повітря ** Макс. висота самовсмоктування Вага насосу, нетто ***
PS810 - 51 mm 51 мм BSPT 640 л/хв 51 мм 3/4 дюйми FNPT 7,4 м насуху 37 / 57 кг
PS1510 - 76 mm 76 мм DIN фланець 882 л/хв 76 мм 3/4 дюйми FNPT 7,1 м насуху 81 / 159 кг

* - максимальна продуктивність для води при нульовому напорі.

** - максимальний робочий тиск = 8,6 бар

*** - алюмінієві та чугунні проточні частини.

Загальний огляд характеристик насосів серії Wilden® Brahma™ з повітряною системою Turbo Flo (потребує змащення)

Модель Розмір підключень вхід - вихід Макс. продуктивність * Макс. розмір включень Підключення стислого повітря Макс. висота самовсмоктування Вага насосу, нетто ***
T810 - 51 mm 51 мм BSPT 628 л/хв 51 мм 3/4 дюйми FNPT 7,6 м насуху 40 / 60 кг
T1510 - 76 mm 76 мм DIN фланець 977 л/хв 76 мм 3/4 дюйми FNPT 7,4 м насуху 84 / 162 кг

* - максимальна продуктивність для води при нульовому напорі.

** - максимальний робочий тиск = 8,6 бар

*** - алюмінієві та чугунні проточні частини.

Матеріали та маркування
Огляд матеріалів
Матеріал проточної частини корпусу насосу Алюміній (A), Чугун (W)
Матеріал повітряних камер насосу Алюміній (A)
Матеріал повітряного клапана Алюміній (A) Анодований Алюміній (R) або Латунь (B)
Можливі варіанти еластомерів (діафрагми, клапани)

BUNA N, роб. Т від -12°C до 82°C

НЕОПРЕН, роб. Т від -18°C до 93°C

Приклад маркування насосу:

XPS810/AMAAA/NES/NF/MNE/0678

XPS810 - насос серії Brahma з системою Pro Flo Shift, типорозмір 51 мм (2 дюйми), вибухозахищене виконання

AM - корпус з алюмінію / диск кріплення діафрагм зі сталі

AA - алюмінієвий центральний блок та повітряні камери насосу

A - повітряний клапан з алюмінію

NES - діафрагми насоса з матеріалу НЕОПРЕН

NF - тарільчатий (плоский) клапан з матеріалу НЕОПРЕН

MNE - сідла клапана зі сталі з ущільненнями НЕОПРЕН

0678 - різьбове підключення насосу стандарта BSPT

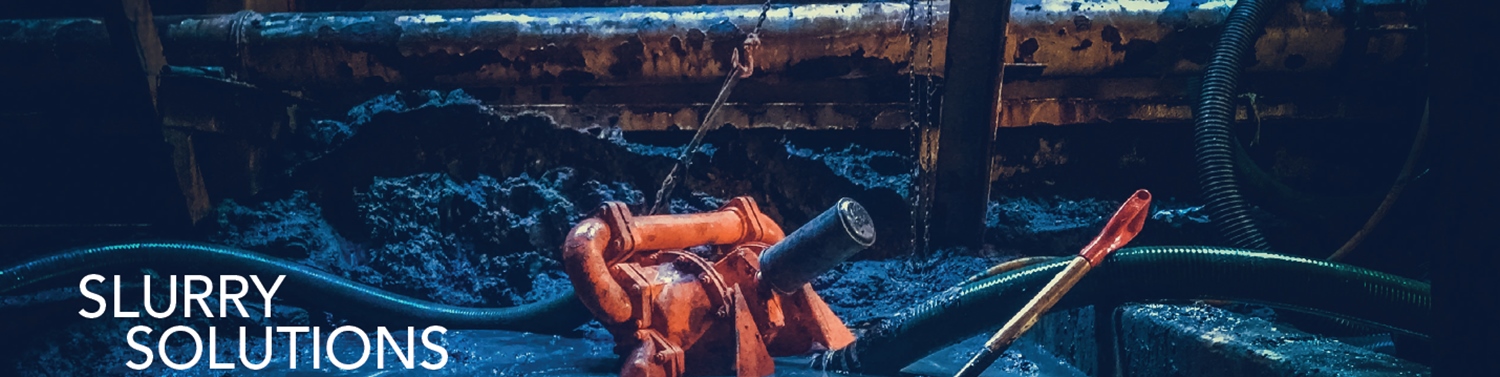

Застосування
Для перекачування дуже забруднених рідин
  • Транспортування відходів
  • Зневоднення ділянки
  • Передача бурового розчину
  • Відстійники
  • Перекачка шламу
