Пневматичні мембранні насоси WILDEN гігієнічної серії Saniflo та Hygienic (HS)

Будучи світовим лідером у сфері санітарно-гігієнічних та біофармацевтичних діафрагмових насосів з повітряним приводом, Wilden® пропонує широкий спектр рішень для продуктів харчування, напоїв, молочних продуктів та засобів особистої гігієни. Ці рішення включають насоси серій Saniflo™ Hygienic Series (HS) та Saniflo™ FDA, які були розроблені щоб відповідати або перевищувати найвищі стандарти та вимоги в галузі, включаючи 3-A, FDA CFR 21.177, 1935/2004/EC, USP клас VI*, ATEX і CE.
Насоси серії Wilden Saniflo мають необхідну універсальність, необхідну безпеку та здатність ефективно перекачувати різні рідини з високою в’язкостю, з вмістом твердих речовин і чутливих до зсуву продуктів. Вони пропонуються з пасивованими компонентами з нержавіючої сталі і доступні в різних розмірах і з різним ступенем обробки поверхні. Усі насоси серії Saniflo мають швидкороз'ємні гігієнічні з’єднання для легкого збирання та розбирання, а також функції очищення на місці (CIP) та (COP).

Переваги
Конструкція насосу Hygienic (HS) серії
Wilden Hygienic pumps HS series
  1. Насоси серії Saniflo HS були спеціально розроблені для легкого дренажа завдяки оптимізованої форми проточної камери насосу. Насоси можна швидко та легко злити без необхідності розбирати насос. Матеріальне виконання насосів - нержавіюча сталь типу 316L з високою ступінню обробки поверхні Ra 0.8 μm.

  2. Проточна камера насосу розроблена для мінімізації пошкодження робочого продукту, відсутність мертвих зон.

  3. Швидкороз'ємна конструкція робочих клапанів для легкої очистки. Наявність різних типів клапанів, а саме кульковий, тарільчастий, типу "грибок" для різних застосувань.

  4. Патрубки всасу та нагнітання типу Tri Clamp - гігієнічне фланцеве швидкороз'ємне з'єднання.
  5. the swivel stand CIP
    Для простоти обслуговування та очищення Wilden пропонує додатковий поворотний насос, який можна злити шляхом обертання насоса, щоб рідина могла витікати з нагнітання у відповідний контейнер. Поворотна підставка також дозволяє зливати насос без розбирання.
Технічні характеристики

Насоси Wilden серії Saniflo™ FDA

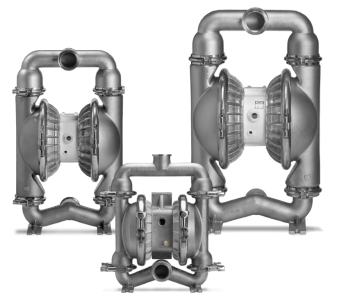

Wilden Saniflo FDA series



  • Відповідають стандартам FDA, CE, 1935/2004/EC та ATEX.
  • Матеріал проточної частини - нержавіюча сталь 316
  • Обробка поверхні - Ra 5.1 μm
  • Метод очищення COP - Clean Out of Place
  • Підключення в лінію - гігієнічні з'єднання Tri Clamp
  • Доступні пневмо системи - Pro Flo (пластик) та Pro Flo Shift (метал)
  • Хомутова конструкція для швидкого розбирання корпусу
  • Економія споживання повітря з запатентованою системою Pro Flo Shift від WILDEN.
  • Максимальний робочий тиск для всіх моделей - 8,6 бар

Загальний огляд характеристик насосів Saniflo FDA с пневмосистемою Pro Flo

Модель Розмір підключень вхід - вихід Макс. продуктивність * Макс. розмір включень Підключення стислого повітря Макс. висота самовсмоктування Вага насосу, нетто
P1 - 13 mm 25 мм Tri Clamp 58 л/хв 1,6 мм 1/4 дюйми FNPT 5,8 м насуху 9 кг
P2 - 25 mm 38 мм Tri Clamp 172 л/хв 3,2 мм 1/4 дюйми FNPT 7,6 м насуху 17 кг
P4 - 38 mm 51 мм Tri Clamp 330 л/хв 4,8 мм 1/2 дюйми FNPT 6,4 м насуху 20 кг
P8 - 51 mm 64 мм Tri Clamp 630 л/хв 6,4 мм 1/2 дюйми FNPT 6,9 м насуху 51 кг

Загальний огляд характеристик насосів Saniflo FDA с пневмосистемою Pro Flo Shift

Модель Розмір підключень вхід - вихід Макс. продуктивність * Макс. розмір включень Підключення стислого повітря Макс. висота самовсмоктування Вага насосу, нетто
PS1 - 13 mm 25 мм Tri Clamp 58 л/хв 1,6 мм 1/2 дюйми FNPT 5,9 м насуху 9 кг
PS4 - 38 mm 51 мм Tri Clamp 375 л/хв 4,8 мм 3/4 дюйми FNPT 7,1 м насуху 20 кг
PS8 - 51 mm 64 мм Tri Clamp 723 л/хв 6,4 мм 3/4 дюйми FNPT 7,2 м насуху 53 кг
PS15 - 76 mm 76 мм Tri Clamp 927 л/хв 9,5 мм 3/4 дюйми FNPT 6,6 м насуху 105 кг

* - максимальна продуктивність для води при нульовому напорі.

Насоси Wilden серії SANIFLO HYGIENIC

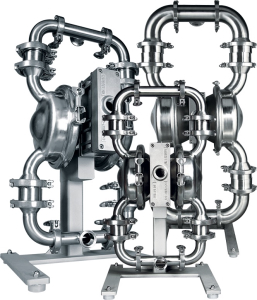

Wilden HS series



  • Відповідають стандартам 3A, ATEX, EC 1935/2004 та FDA CFR 21.177
  • Матеріал проточної частини - нержавіюча сталь 316L
  • Обробка поверхні - Ra 0.8 μm
  • Метод очищення CIP - Clean In Place
  • Підключення в лінію - гігієнічні з'єднання Tri Clamp
  • Доступні пневмо системи - Pro Flo Shift (метал)
  • Хомутова конструкція для швидкого розбирання корпусу
  • Економія споживання повітря з запатентованою системою Pro Flo Shift від WILDEN.
  • Максимальний робочий тиск для всіх моделей - 8,6 бар

Загальний огляд характеристик насосів SANIFLO HYGIENIC (HS) с пневмосистемою Pro Flo Shift

Модель Розмір підключень вхід - вихід Макс. продуктивність * Макс. розмір включень ** Підключення стислого повітря Макс. висота самовсмоктування Вага насосу, нетто
PS2 - 25 mm 25 мм Tri Clamp 121 л/хв 6,4 мм 1/2 дюйми FNPT 3,9 м насуху 40 кг
PS4 - 38 mm 38 мм Tri Clamp 357 л/хв 12,7 мм 3/4 дюйми FNPT 5,4 м насуху 51 кг
PS8 - 51 mm 51 мм Tri Clamp 575 л/хв 12,7 мм / 47,5 мм 3/4 дюйми FNPT 4,1 м насуху 49 кг
PS15 - 76 mm 76 мм Tri Clamp 844 л/хв 19,1 мм / 60,3 мм 3/4 дюйми FNPT 4,4 м насуху 98 кг

* - максимальна продуктивність для води при нульовому напорі.

** - кульковий клапан / тарільчатий клапан

Матеріали та маркування
Матеріал проточної частини корпусу насосу Нержавіюча сталь 316 / 316L
Матеріал повітряних камер насосу Алюміній
Матеріал повітряного клапана Поліпропиілен / Алюміній
Можливі варіанти еластомерів (діафрагми, клапани)

BUNA N (NBR) FDA від -12°C до 82°C

Saniflex™ (Саніфлекс) від -29°C до 104°C

PTFE (Тефлон) від 4°C до 104°C

Приклад маркування насосу: XPS4/SSAAA/ZSS/FS/FS/0070

XPS4 - насос з системою Pro Flo Shift, типорозмір 38 мм (1,5 дюйми)

SS - корпус та диск кріплення діафрагм з нержавіючої сталі

AA - алюмінієвий центральний блок та повітряні камери насосу

B - алюмінієвий повітряний клапан

ZSS - діафрагми насоса з матеріалу Saniflex (HYTREL) типу Ez Install

FS - кульки клапана з матеріалу Saniflex (HYTREL)

FS - сідла клапана з матеріалу Saniflex (HYTREL)

0070 - підключення насосу стандарта Tri Clamp / Saniflo серія

Застосування
Для перекачування рідин в процесах потребуючих гігієни:
  • Продукти харчування та напої
  • Готові страви та соуси
  • Птиця та молочні продукти
  • Підсолоджувачі та кислоти
  • Фармацевтика та косметика
